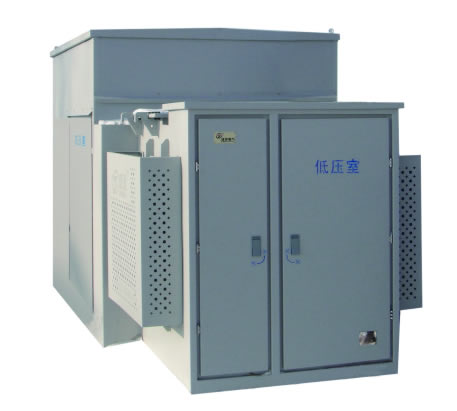

YBF-40.5/0.69-1600型

预装型风电场专用箱式变电站（欧式）

产品主要用途：

  YBF（M，P）-40.5/0.69-1600型预装型风电场专用箱式变电站，是将各种高压出线开关设备、升压变压器、低压进线开关设备按不同的接线方式要求布置于箱变壳体内，分高压室、变压器室、低压室，实现低压进线、计量、电压转换、输出、电能监测及无功补偿等功能。该产品成套性强，运行可靠，维护方便，造型美观，安装调试周期短。适用于风电场风力发电机专用的出口升压箱变，即适用于风力发电的微网也适用于并入全国电网，进行统一调配电力能源。

产品执行标准：

GB17467《高压/低压预装式变电站》                      GB3906《3.6KV-40.5KV交流金属封闭开关设备和控制设备》

GB16926《交流高压负荷开关-熔断器组合电器》  GB11022《高压开关设备和控制设备标准的共用技术条件》

GB4208《外壳防护等级》                                        GB7251《低压成套开关设备和控制设备》

SD320《箱式变电站技术条件》

使用条件：

●环境温度：+45℃~-40℃  最大日温差≤25℃

●相对湿度：日相对湿度平均≤95%  月相对湿度平均≤90%

●抗震烈度：8级

●安装倾斜：≤5º

●海拔高度：≤2000米

●最大风速：≤34m/s

●场所其它：无剧烈震动、冲击、没有火灾、无化学腐蚀、无爆炸危险

●地势情况：非低洼及经常水淹没区

产品特点：

●设计布局科学，无人值守，深入风电场中心，

    减少低压线路损耗，提高供电质量

●结构紧凑，节省占地

●外观造型多样化，与环境相和谐

●金属和非金属(GRC玻纤水泥)等箱体材料，强度

高，特殊的密封设计抗风沙能力强

●可靠五防连锁，保证安全可靠性

●具有高精度的计量及电能质量监测功能，便于统

    一分析和治理及调度

●是绿色清洁的可再生能源的配套产品

●可配置DTU/TTU等智能控制终端，进行远程监控

●符合国家能源局最新关于风电专用箱式变的标准
