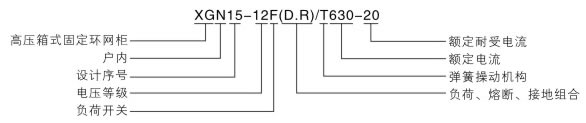

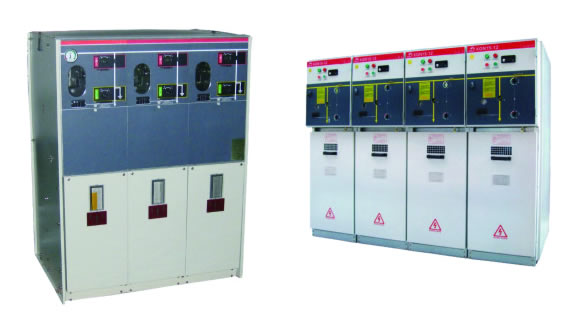

XGN15-12F(D.R)/T630-20组合型

真空充气环网柜

产品主要用途：\

XGN15组合型真空充气环网柜，适用于高压交流50Hz、12KV的电力系统中，广泛应用于工业、民用电缆环网及供电终端；特别适用于以下场所：小型二次变电站、开闭所、城市居民区配电、工矿企业、商场、机场、地铁、高铁、高速公路、风力发电、医院等场所；也可按汽车充电站的要求进行配置，作为汽车充电站高压配电设备。是经过完善的五防设计后的开关柜，符合国网公司关于10KV开关柜完善化和十八项重大反措的要求，是当前城网、农网改造的优选电器设备。

产品执行标准：

GB3906《3.6KV-40.5KV交流金属封闭开关设备和控制设备》            GB16926《交流高压负荷开关-组合电器》

JB/T10840《3.6KV-40.5KV交流金属封闭电缆分接开关设备》            GB4208《外壳防护等级》

GB11022《高压开关设备和控制设备标准的共用技术条件》                GB3804《3.6KV-40.5KV高压交流负荷开关》

DL/T404《3.6KV-40.5KV交流金属封闭开关设备和控制设备》

使用条件：

●环境温度：-10℃~+40℃  最大日温差≤25℃

●相对湿度：日相对湿度平均≤95%  月相对湿度平均≤90%

●抗震烈度：8级

●安装倾斜：≤5º

●海拔高度：≤2000米

●最大风速：≤34m/s

●场所其它：无剧烈震动、冲击、没有火灾、无化学腐蚀、无爆炸危险

产品特点：

●小型化，结构紧凑

●全密封，全绝缘

●真空灭弧六氟化硫气体绝缘，可频繁操作

●敷铝锌板CNC或FMS柔性加工

●可靠五防连锁

●智能操控，可配DTU保护终端

●组合方案多种，方便灵活

●多种通讯方式，便于同后台交换信息及监控

●符合国网最新智能环网柜的标准
