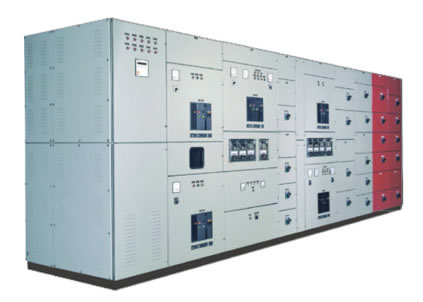

GGL-0.4型

智能固定式低压成套开关柜

产品主要用途：

        GGL-0.4型智能固定式低压成套开关柜，其额定工作电流高达6300A，适用于低压交流50Hz、380（400）V或660（690）V交流低压终端配电电力系统中，作为电能接受和分配、计量电能和补偿无功之用。是带有通信功能的智能型低压开关配电设备，被广泛应用于以下场所：冶金、化工、石油、工矿企业、高层建筑、电动机控制中心等低压配电系统等场所；也可按汽车充电站的要求进行配置，作为汽车充电站高压配电设备。是经过完善的五防设计后的智能型开关柜，符合国网公司关于0.4KV开关柜完善化和十八项重大反措的要求，是当前城网、农网改造的优选电器设备，尤其是针对风电箱变用控制柜而专门设计的风电控制柜是当前风力发电急需的控制柜。

产品执行标准：

GB7251.8《低压成套开关设备和控制设备第八部分智能型成套设备通用技术条件》

NB/TXXXX-201X《风电力发电用低压成套开关设备和控制设备》

GB7251.1《低压成套开关设备和控制设备第一部分总则》      GB15576《低压成套无功功率补偿装置》

GB50054《低压供配电设计规范》                                           GB4208《外壳防护等级》

GBXXXX.1-201X《低压成套开关设备和控制设备》                GB/T24275《低压固定封闭式成套开关设备和控制设备》

Q/GDW615《农网智能型低压配电终端功能和规范》              Q/GDW130《电力负荷管理系统数据传输规约》

使用条件：

●环境温度：-10℃~+40℃  最大日温差≤25℃

●相对湿度：日相对湿度平均≤95%  月相对湿度平均≤90%

●抗震烈度：8级

●安装倾斜：≤5º

●海拔高度：≤2000米

●最大风速：≤34m/s

●场所其它：无剧烈震动、冲击、没有火灾、无化学腐蚀、无爆炸危险

●壳体采用进口敷铝锌板CNC加工双折边工艺或

    F38型材，无需打孔可满足各种元器件的安装

●电气方案多种，组合灵活，主母排可为多种形

    式，进出线方式多种

●各功能单元分全隔离式或半隔离式

●分断能力强，采用分隔单元式结构出线回路数多

●统一设计，系列性强，便于大规模生产

●具备先进的超控显示仪表、智能电力电容、智能

   测控装置和管理系统，实现多种就地及远程功能

●多种通讯方式，便于后台机的监控

●风力发电型成套柜是风力发电专用

●符合国网最新对低压配电设备的要求

技术参数：

●额定工作电压：Ue主电路：380（400）V或660（690）V，辅助220（230）V或380（400）V；

●额定绝缘水平：660（690）V；雷电冲击：Uimp:8kv；

●额定电流：水平母线6300，5000，4000，3150，2500，2000，1600，1250，1000，800，630A

●垂直母线5000，4000，3150，2500，2000，1600，1250，1000，800，630，400A

●额定短时耐受：Icw水平：100,80,65,50,30；垂直：80,65,50,30，20

●频率：50（60）Hz；防护等级：IP40或IP54（玻璃门）；过电压类别：IV。
