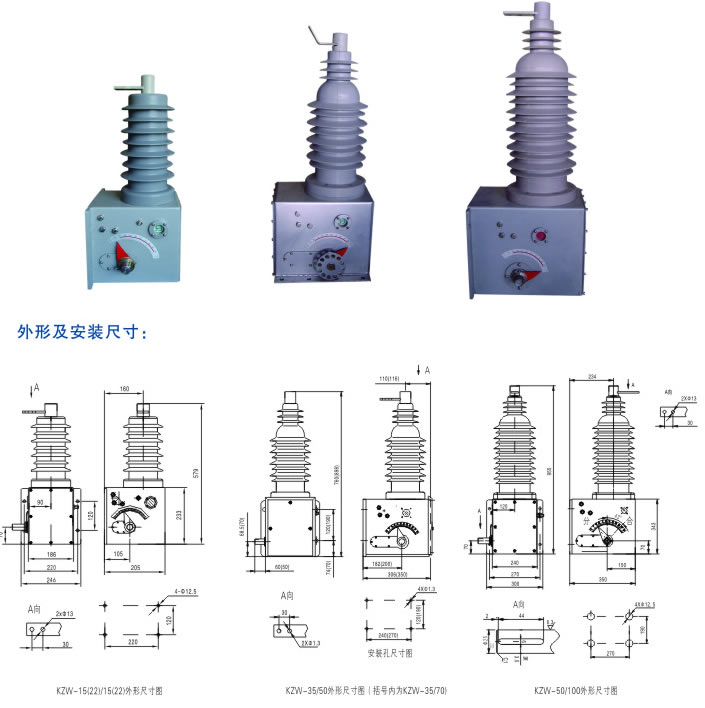

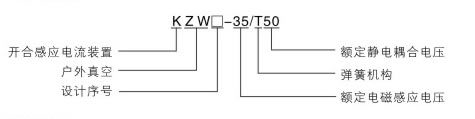

KZW□-35/T50型

系列开合感应电流装置

产品主要用途：

KZW型开合感应电流真空开关是为满足GB1985-2004标准要求需要具有开合感应电流能力电压等级为72.5～1100KV的接地开关和隔离开关附装的接地开关，在72.5～1100KV高压电网中开合感应电流而开发研制填补国内空白的专利产品（专利号：ZL200610047273.7）。KZW口-35/T50型系列开合感应电流装置，主要在  72.5KV~1100KV高压或超高压接地开关或隔离开关附装的接地装置上，作为开断和关合同塔双回或多回电力系统在运行过程中备用线路上感应的感性电压和电流以及容性电压及电流的专用设备。

       该产品采用真空灭弧、弹操机构（具有特殊的合分闸时间触发机构，实现合分闸时间精准而稳定，保证了成套接地装置稳定可靠的时序配合）、设计新颖、结构紧凑、体积小、免维护。外绝缘采用硅橡胶，内部采用了防凝露工艺，电气绝缘性能可靠。产品具备能同各种不同型号的接地开关简捷的配套和安装连接。

产品执行标准：

GB1985《高压交流隔离开关和接地开关》         GB11022《高压开关设备和控制设备共用技术条件》

GB3804《3.6~40.5KV高压交流负荷开关》        GB311.1《高压输配电设备绝缘配合》

DL402《高压交流真空断路器订货技术条件》    GB4208《外壳防护等级》

使用条件：

●环境温度：+45℃~-40℃  最大日温差≤25℃

●相对湿度：日相对湿度平均≤95%  月相对湿度平均≤90%

●抗震烈度：8级

●安装倾斜：≤5º

●海拔高度：≤2000米

●最大风速：≤34m/s

●场所其它：无剧烈震动、冲击、没有火灾、无化学腐蚀、无爆炸危险

产品特点：

●专利产品：专利号ZL200610047273.7

●单极支柱式，侧封盖调整方便

●硅橡胶绝缘，耐紫外线，抗老化

●操作机构为凸轮和扇形板配合直接驱动，

   零部件很少，性能稳定动作可靠

●     产品无油无气，绿色环保

●具有立式和卧式两种安装方式

●同主开关配合调整后几何参数稳定，保证

   了稳定的电气性能

●不锈钢外壳，防腐防锈免维护

●同各种不同型号的开关接口方便

●符合国网关于接地开关的最新标准
